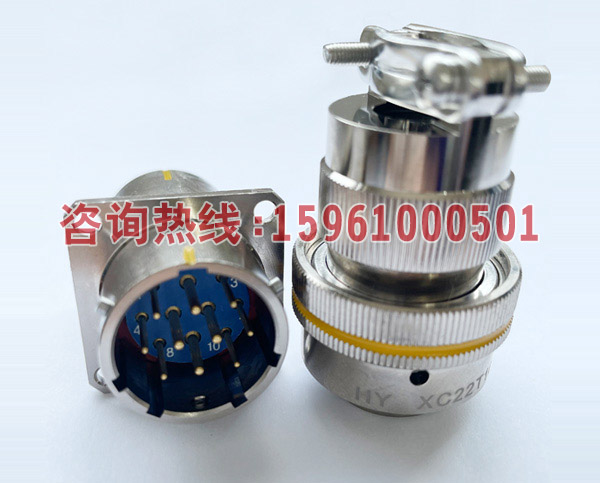

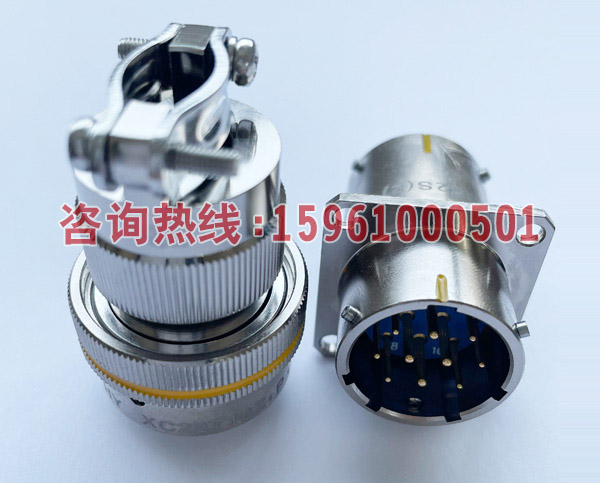

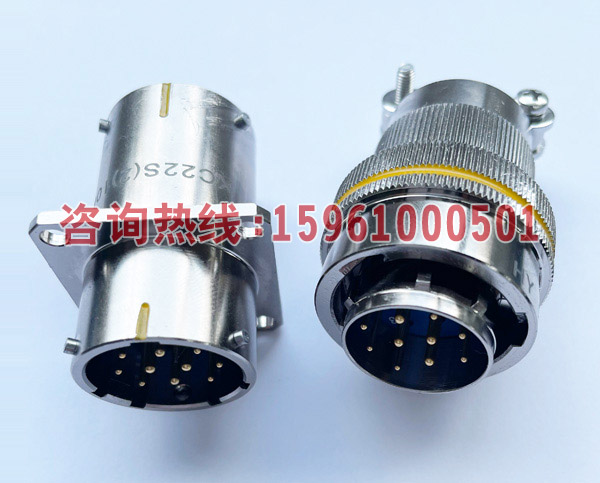

XC系列圓形電連接器 概述

*符合國軍標GJB 2889*卡口式快速連接

*采用雙曲面線簧插孔

*壓接、焊接、印制板焊接多種端接方式

*多種插頭插座結構形式及鍍層

*五鍵定位具有盲插和防錯插功能

*廣泛應用于航空、航天、艦船等各類軍事領域

XC系列圓形電連接器  主要技術性能

1 .機械性能:

1）普通型及穿墻密封轉接座:

——?dú)んw:高強度鋁合金

——?dú)んw鍍層:

屏蔽鍍層:鍍鋅軍綠或鍍鋅彩虹色鈍化、化學鍍鎳、非屏蔽鍍層:陽極化著黑色

——絕緣體:熱固性材料

——封線體和密封圈:硅橡膠材料

——接觸件:銅合金鍍銀或鍍金

2)玻璃燒結方盤密封插座:

——?dú)んw:碳鋼

——殼體鍍層:電鍍鎳

——絕緣體:玻璃體

——接觸件:鐵合金鍍鎳或鍍金

1）和2):

——振動:頻率10~2000Hz加速度:196m/s2

——沖擊:加速度980m/s2

——恒加速度:980m/s2

——機械壽命:1000次

2.環境性能:

——使用溫度:-55℃~+200℃

——相對濕度:40℃時，達95%

——耐鹽霧:化學鍍鎳、鍍鋅96h  不銹鋼鈍化1000h

——工作高度:30000m

——?dú)饷苄?

穿墻密封轉接座:壓差50.7kPa，漏率≤46Pacm3/s

玻璃燒結氣密型:壓差152 kPa，漏率≤0.1Pacm3/ s

電連接器還具有良好的防潮濕、防霉菌、防淋雨、防沙塵等性能。
